نقشه و راهنمای ساخت ویلای سوئیسی (A-Frame) 30 متری ارزان‌قیمت
این طراحی یک ویلای سوئیسی کلاسیک به سبک A-Frame است: سقف از دو طرف تا سطح زمین ادامه دارد، فقط جلو و عقب دیوار و در/پنجره دارد، زیربنای مفید حدود 30 متر مربع، ارزان با اسکلت آهن، پوشش سقف حلب (ورق گالوانیزه یا رنگی)، و دیوارهای داخلی کناف.
ابعاد پیشنهادی
- طول: 6 متر
- عرض پایه: 5 متر
- مساحت کف: 30 متر مربع
- ارتفاع تاج (ریج): حدود 4٫2 تا 4٫5 متر (تا فضای قابل استفاده خوب باشد)
- شیب سقف: حدود 45–50 درجه (تا دو طرف کاملاً تا زمین برسد)
نقشه پلان طبقه همکف (تقریبی)
عرض 5 متر
┌─────────────────────────────────────┐ ← پشت (دیوار با پنجره کوچک) │ خواب (حدود 2٫8 × 3٫5 م) │ │ تخت یک‌نفره یا دونفره کوچک │ │ │ ├──────────────┬──────────────────────┤ │ توالت/حمام │ آشپزخانه کوچک │ │ (1٫5 × 1٫8) │ (2٫2 × 1٫8) │ │ توالت+دوش │ کابینت دیواری + گاز │ ├──────────────┴──────────────────────┤ │ │ │ پذیرایی کوچک + فضای نشیمن │ │ (حدود 5 × 2٫5 م) │ │ مبل کوچک + میز │ │ │ │ [در ورودی اصلی] │ └─────────────────────────────────────┘ ← جلو (در + پنجره‌های بزرگ)
طول 6 متر
- ورودی از جلو.
- پذیرایی باز به آشپزخانه.
- خواب در عقب با در جدا.
- سرویس بهداشتی و حمام یکجا کنار خواب یا بین پذیرایی و خواب.
- فضای زیر شیب سقف در طرفین برای کمد یا انبار کوچک استفاده می‌شود.
لوازم و مصالح ارزان پیشنهادی
- اسکلت: پروفیل آهن (قوطی یا تیرآهن سبک) یا لوله گالوانیزه.
- سقف و دیوارهای جانبی: ورق حلب گالوانیزه یا رنگی (طرح سفال یا ساده) روی پرلین آهن.
- عایق: پشم شیشه یا فوم پلی‌یورتان بین اسکلت (برای سرما و گرما).
- دیوارهای داخلی و تیغه‌ها: کناف (گچ‌برگ) روی سازه سبک فلزی.
- کف: بتن سبک + سرامیک ارزان یا لمینت.
- در و پنجره: UPVC یا آلومینیومی ساده (فقط جلو و عقب).
- فونداسیون: پی نواری بتنی ساده یا فونداسیون نقطه‌ای با شناژ.
مراحل ساخت (گام‌به‌گام)
1. فونداسیون و کف
پی نواری به عرض حدود 40–50 سانتی‌متر و عمق مناسب خاک محل بریزید. کف را بتن‌ریزی کنید و عایق رطوبتی بزنید.
2. اسکلت آهن
دو قاب A شکل در جلو و عقب + قاب‌های میانی بسازید. تاج را با تیر طولی وصل کنید. پرلین‌های عرضی برای نگه داشتن ورق سقف نصب کنید.
3. پوشش سقف و دیوارهای جانبی
ورق‌های حلب را از تاج تا زمین نصب کنید (با همپوشانی مناسب و پیچ سرمته‌دار). زیر ورق عایق بگذارید.
4. دیوارهای جلو و عقب
با پروفیل آهن و کناف یا ساندویچ‌پنل ساده ببندید. در ورودی و پنجره‌ها را جاگذاری کنید.
5. تیغه‌بندی داخلی و کناف
تیغه‌های کناف برای جدا کردن اتاق خواب، سرویس و آشپزخانه. سقف داخلی هم می‌تواند کناف باشد.
6. تأسیسات و نازک‌کاری
لوله‌کشی آب و فاضلاب، برق‌کشی، نصب کابینت ساده، کاشی سرویس، رنگ یا کاغذدیواری ارزان.
تصاویر راهنما

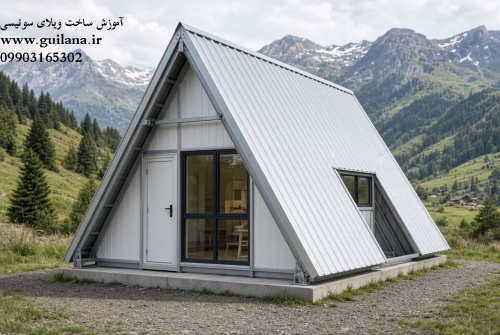

در ادامه تصاویر مفهومی طراحی‌شده برای همین پلان 30 متری آورده شده است:نمای کلی خارجی (جلو و کنار)
سقف دو طرف تا زمین آمده، فقط جلو و عقب در و پنجره دارد.
نمای جانبی کامل (نشان‌دهنده شیب تا زمین)
نقشه پلان کف (از بالا)
نمای داخلی پذیرایی و آشپزخانه
نمای داخلی اتاق خواب و سرویس
مرحله اسکلت آهن و شروع پوشش سقف
نکات مهم و هشدار
- این طرح مفهومی و راهنمای کلی است. قبل از اجرا حتماً با مهندس عمران و معمار محلی مشورت کنید تا محاسبات بار باد، برف و زلزله انجام شود.
- مجوز ساخت و رعایت مقررات محلی را فراموش نکنید.
- عایق‌بندی خوب (حرارتی و رطوبتی) بسیار مهم است تا در زمستان سرد و تابستان گرم نشود.
- هزینه تقریبی مصالح در ایران (بسته به قیمت روز) می‌تواند نسبتاً پایین باشد چون از آهن و حلب و کناف استفاده می‌شود، اما نیروی کار و فونداسیون را هم حساب کنید.
